Transportador de cadena para cargas pesadas: Guía práctica de transportadores de cadena de arrastre para líneas de envasado

Los palés se apilan, los operarios esperan y las paradas imprevistas merman los beneficios. La solución es transportador de cadena de alta resistencia a la medida de su cargay fácil de mantener.

A transportador de cadena utiliza uno o varios cadena tiran de los listones o tramos que mover productos horizontalmenteen un inclinada o verticalmenteo mediante transferencias. En comparación con un cinturón transportador, maneja cargas pesadas con fuerte tracción y bajo fricción. Transportadores de cadena de arrastre puede incluya polvo y correr en-masse para un flujo fiable y silencioso.

Como fabricante profesional de envasadoras automáticasdiseñamos y construimos líneas completas en las que sistemas transportadores de cadena de cajas, paletizadores y enfardadoras en una sola máquina fiable. línea de producción. A continuación se muestra un visión general que puede compartir con ingeniería, mantenimiento y compras.

¿Qué es un transportador de cadena y cuándo es adecuado?

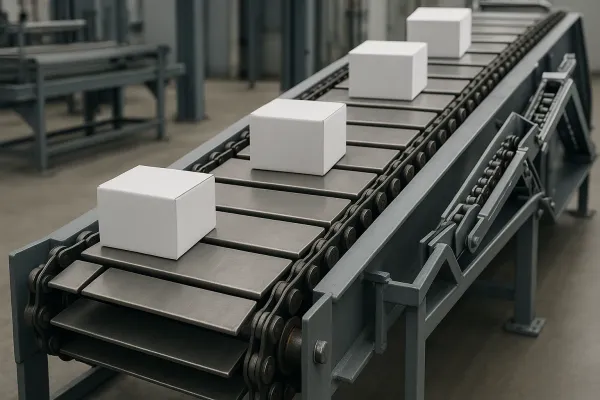

A transportador de cadena tira de las fijaciones, listones o tramos con un motor cadena a transportar se carga como un palé, contenedores o estanterías. Es adecuado cuando la tracción, el par y el tiempo de funcionamiento importan más que la velocidad punta. En comparación con un cinturón sección cadena mantiene el agarre bajo la suciedad o el aceite y sigue siendo fiel bajo un aumento de la carga.

En envasado y manipulación de materiales...verá carriles de palés, listones...cadena accesorios, y transportadores de cadena de arrastre para flujo sellado. Elija el configuración que protege las esquinas del producto y cumple los requisitos capacidad-entonces deja espacio para configure opciones más adelante.

"Estamos a favor de lo simple, duradero marcos y fácil instalación. Esa es la ventaja que se refleja en el tiempo de actividad diario".

Lectura relacionada: para carriles de palés sellados, consulte a un ingeniero transportador de cadena de arrastre de paletas para vías de muelle a pulmón.

¿Cómo funcionan los transportadores de cadena de arrastre y por qué son útiles en masa?

A transportador de cadena de arrastre transporta material dentro de una carcasa de acero. Vuelos en el cadena tirar de una cama móvil (en-masse). Los límites del recinto entrada de material en los rodamientos y mantiene el polvo contenido-más limpio medio ambiente, saneamiento más fácil. En muchas plantas, una unidad de arrastre transporta material en la parte inferior cámara mientras que los recorridos de retorno van por encima de los raíles de desgaste.

Cuando los vuelos con costillas cruzadas se ajustan a anchuras de artesa, se obtiene estable rendimiento con modestia velocidades de cadena. Funciona continuamente con mantenimiento mínimo y suele ser más rentable que los tornillos para largas tiradas de pellets o finos.

Nota de aplicación: añadir protecciones para que material en el cinturón inferior (en híbridos) no puede enganchar la carrera de vuelta.

Cadena o correa o rodillo: ¿qué se adapta mejor a su carga?

Comparación rápida

Estos transportadores ofrecen diferentes fuerzas: uso rodillo zonas para indexación y se fusiona, cadena para el par, y cinturón para pendientes pronunciadas incline con paquetes frágiles.

Explora los módulos: una higiene transportador de rodillos de acero inoxidable para lavado o una medición transportador de rodillos motorizado para zonificación tipo CDLR.

Componentes clave (y por qué son importantes)

Un carril incluye la transmisión, la recogida, los carriles de desgaste, las ruedas dentadas y el bastidor. haz. Aleaciones de pasadores y bujes que endurecer prolongar correctamente la vida útil. Buenos cortes de alineación fricciónUn buen lubricante ralentiza el estiramiento. Un hilo ¿o de dos? Utilice dos para paletas anchas y transporte de carga estabilidad. Añadir accesorios sólo donde sea necesario para mantener el carril simple de montar.

Acuérdate: las cadenas transportadoras tienen una rotura resistencia muy por encima de la tensión de trabajo; los catálogos también señalan que las cadenas tienen una carga de rotura debe compararse con los arranques y atascos en el peor de los casos. Especifíquelo en el campo especificación hoja y verificar en FAT.

Transporte de accesorios: ver a transportador de cadena de lamas de alta resistencia para utillaje.

¿Qué velocidades y tamaños de cadena cabe esperar?

Para los palets, lento y constante gana a rápido y brusco. Nosotros elegimos velocidades de cadena en función de la estabilidad, el riesgo de roce de la etiqueta y el tiempo de funcionamiento de la estación, y no sólo de los números de placa. El objetivo es óptimo vida al ritmo requerido.

Lista de control de tallas para principiantes

• Máximo carga (kg) incluido el factor de choque
• Anchura de carril y anchuras de artesa (para transportadores de cadena de arrastre), más la autorización
• Potencia motriz y cubiertas de seguridad
• Sensores para indexación y paradas suaves
• Guardias cerca de un transportador aéreo o cruces de entresuelo

Opción útil: a transportadores giratorios permite punto a punto orientación sin curvas complejas-ver una paleta pesada Transportador giratorio motorizado de 90 grados.

Trazados: horizontal, vertical y en curva

A transportador de cadena corre horizontal líneas bien, alimenta un inclineo manos fuera verticalmente a los ascensores. Para espacios reducidos, utilice transferencia mesas o plataformas giratorias para enrutar en las curvas sin pulsar el botón cadena demasiado duro.

Idea de trayectoria simple

• Utilice un cinturón inclinación para cambios de elevación
• Mantenga el cadena en recorridos llanos para trabajos de torsión
• Añadir cubiertas de bolas para omnidireccional transferencia

Trabajo en el muelle: Cuando la altura de las carretillas varía, una sección de gravedad telescópica ahorra trabajo. transportador de rodillos por gravedad extensible para contenedor-camión.

Cerrado, limpio y seguro: diseñando para su entorno

Las líneas de alimentos, productos químicos o polvos finos necesitan una limpieza medio ambiente. Toma, transportadores de cadena de arrastre dejarte incluya la corriente, reducir los vertidos y mantener los rodamientos despejados. En industria segmentos como automociónLos residuos calientes y el aceite son comunes: especifique protecciones y orificios de limpieza para que las herramientas nunca se dañen. diapositiva bajo cadenas en movimiento.

Mentalidad normativa
Proteja los puntos de pellizco, bloquee el acceso y marque las zonas de pellizco. Elija aleaciones y carriles para durabilidad. Planifique los recambios y las ventanas de lubricación. El resultado es menor costes de explotación a lo largo del tiempo.

Compañero de flujo de cartón: para mochilas ligeras, un Cinta transportadora de PVC para flujo de cartón combina bien con la paleta cadena carriles.

Especificaciones importantes (para no comprar de más o de menos)

Cuando citamos un transportador de cadenadocumentamos el carril configuración, holguras, soportes estructurales y controles. También comprobamos el ajuste con su estante geometría y tolerancias AS/RS para garantizar una transferencia.

Lo que incluimos por defecto

• Planos, manuales y lista de piezas de recambio
• Apoyo y formación inicial
• Controles que se integra fácilmente con escáneres, pesadoras e impresoras
• Fácil de usar en el campo instalación notas que su equipo apreciará

Productos relacionados: un móvil cinta transportadora de carga/descarga de camiones para patios.

Controles: flexibilidad sin complejidad

Los cambios en la producción ocurren. Por eso incorporamos flexibilidad: rutas basadas en recetas, cambios rápidos y VFD para variable velocidad. Para la amortiguación, la zona acumulación mantiene los carriles llenos pero con suavidad; los sensores dosifican el flujo hacia las envolvedoras y etiquetadoras. El versatilidad le permite crecer sin arrancar los marcos.

A menudo emparejamos los carriles de palés con sistemas con cdlr fusiones. La capa de control maneja los atascos limpiamente y mantiene las tasas estables incluso cuando la corriente descendente se detiene.

Instantáneas del mundo real (fabricación, logística, distribución)

• Fabricación (automoción): Dos cadena carriles llevados patines horizontalmente y bajo un transportador aéreo, alimentando las herramientas del cuerpo en blanco. Los piñones sobredimensionados manejaban un aumento de la carga sin tocar la huella.
• Centro logístico: Encerrado transportadores de cadena de arrastre manipuló finos y pellets casi sin polvo. Suelos más limpios y barridos más rápidos en la primera semana mejoraron la moral en distribución.
• Comercio electrónico: Un breve cinturón incline más paleta cadena Los carriles 18% liberaron espacio en el suelo. El desgaste predecible y los repuestos sencillos estabilizaron los programas.

Datos mini: velocidades típicas de paleta frente a velocidades de cadena

Palets/hora
400 |■■■■■■
300 |■■■■■
200 |■■■
100 |■■
      6 9 12 15 (Velocidad de la cadena en m/min)

Regla de oro: Aumente la velocidad sólo si la corriente descendente puede utilizarla. La manipulación cuidadosa prolonga la vida útil y reduce el desgaste de las etiquetas.

Preguntas frecuentes

¿Cuál es la diferencia entre un transportador de cadena y los transportadores de cadena de arrastre?
Un estándar transportador de cadena desplaza cargas unitarias sobre listones o fijaciones. Transportadores de cadena de arrastre en una carcasa y incluya polvo; una unidad transporta material en la parte inferior cámara como lecho móvil para polvos y granulados.

¿Puedo subir las paletas por una pendiente o en vertical?
Fijaciones y raíles guiados para un inclinada o verticalmente mediante ascensores. Para muchas plantas, mantener cadena corre a nivel y el uso de ascensores para la elevación es el enfoque más fiable.

¿Qué resistencia tienen las cadenas?
En los catálogos se especifica la carga de trabajo y unlas cadenas transportadoras tienen una rotura de resistencia, y la mayoría afirma también que las cadenas tienen una carga de rotura muy por encima de ella. Elige siempre un factor de seguridad para cubrir arranques, paradas y golpes.

¿Se adaptará a mi estantería y a mi AS/RS?
Sí. Centramos carriles a ajuste su estante postes y paletas. Las plataformas giratorias y de bolas transferencia trabajo fácil.

¿Y el mantenimiento?
Diseñamos para mantenimiento mínimoPuntos de lubricación fácil, raíles de cambio rápido y piñones protegidos. La mayoría de las comprobaciones son visuales. Mantenga el lubricante limpio y la tensión constante para durabilidad.

¿Puedo ampliarlo más tarde?
Absolutamente. Los marcos son modulares y versátil. Añade fusiones, derivaciones, sensores o un pequeño búfer CDLR sin modificar la base.

Resumen con viñetas

• A transportador de cadena es el caballo de batalla de la tracción para palés y contenedores; transportadores de cadena de arrastre mango sellado a granel flujo.
• Seleccionar por capacidadno persiga la velocidad.
• Visite horizontal recorridos para torsión; utilizar elevadores para altura; recorrido en las curvas con pop-up transferencia o giradiscos.
• Documente su especificacióncargas, distancias, protecciones, controles y repuestos.
• Controles del plan para acumulación, suave indexacióny cambios fáciles.
• Elija bastidores y raíles que duren; los recambios sencillos y la lubricación limpia reducen el tiempo de inactividad.
• Mezcla cadena, cinturóny rodillo secciones da la amplia gama y versatilidad que necesitas en las plantas reales.
